[情報技術] LaTeXでダイアグラム作成

[情報技術] LaTeXでダイアグラム作成

LaTeXでTikzパッケージを使えば、簡単にダイアグラムを作成することができます。

Chapter 14 – Drawing Diagrams

公式ページのサンプルを使って作れますが、日本語を含めるとエラーが出るという場合は、日本語用パッケージを読み込みます。

以下、公式のサンプルを用いた例です。

\documentclass[tikz,border=10pt]{standalone}
\usepackage{luatexja}
\usepackage{smartdiagram}
\smartdiagramset{font=\sffamily,
   text width = 3cm, back arrow disabled}
\tikzset{module/.append style=
  { top color=\col, bottom color=\col},
  every shadow/.style = {fill=none, shadow scale=0}}
\begin{document}

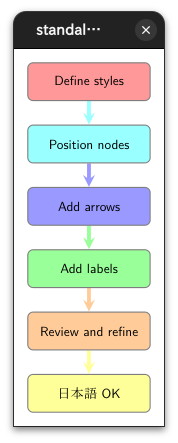

\smartdiagram[flow diagram]{
  Define styles, Position nodes, Add arrows,
  Add labels, Review and refine, 日本語OK}
\end{document}

作成したソースをlualatexでコンパイルすればPDFが生成されます。

$ lualatex {LaTeXファイル名}
